產品名稱：煙氣管道電動通風蝶閥[ 2016-04-26 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
一、D941W-1C DN300 煙氣管道通風蝶閥 耐溫400℃產品介紹
D941W電動通風蝶閥采用與閥體相同材料加工成密封圈，其適用溫度隨閥體選材而定，公稱壓力≤0.6MPa，具有結構簡單、重量輕、操作力矩小、啟閉迅速、動作靈活、流通能力大、調節精度高等特點。
二、D941W-1C DN300 煙氣管道通風蝶閥 耐溫400℃工作原理

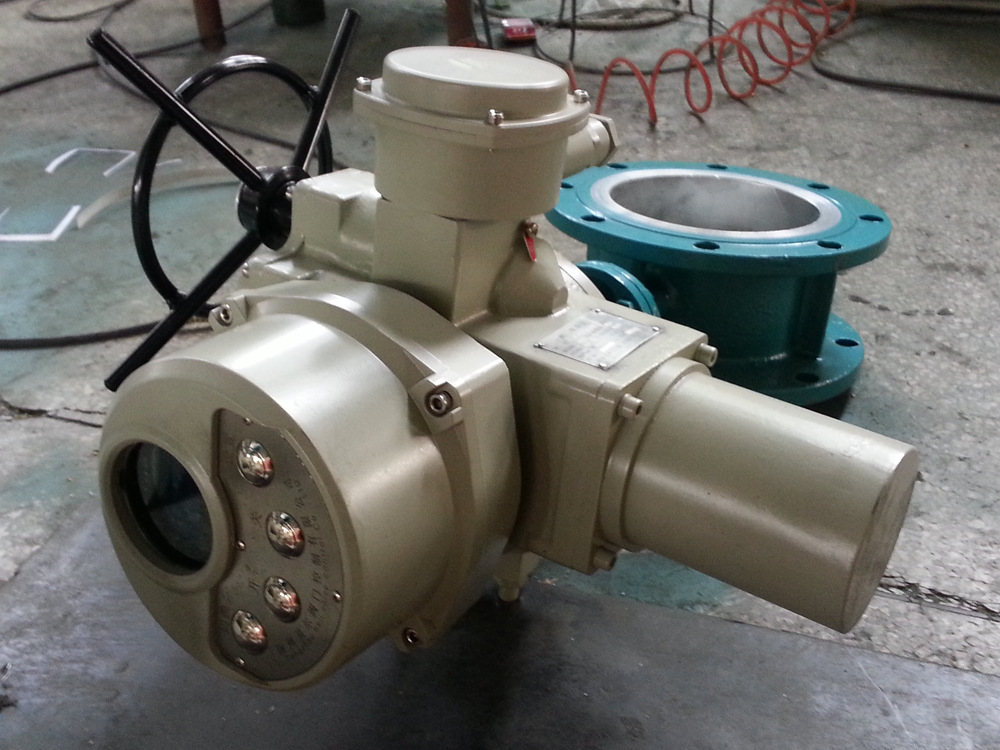

D941W電動通風蝶閥由角型程電子式電動執行器和通風蝶閥機構組成。機電一體化的結構設計，具有機內伺服操作和開度信號位置反饋、位置指示、手動操作等功能，功能強、性能可靠、控制精確，以AC220V或AC380V電源電壓作動力，接受控制系統輸入的(4-20mA或1-5VDC)電流信號或電壓信號，即可控制運轉，實現對工藝流體介質的比例調節控制或開關控制。
三、D941W-1C DN300 煙氣管道通風蝶閥 耐溫400℃產品特點
1、驅動力矩小，啟閉靈活，操作方便可靠。
2、可配備各種驅動裝置，如手動裝置、推桿裝置等。
3、閥芯可做成雙門或百葉式，以滿足不同用戶的要求。
4、閥體上設置密封擋圈，密封無可見間隙，泄漏率小。
5、采用鋼板焊接制造，結構尺寸短，體積小，重量輕，安裝方便。
6、蝶板與閥體間的膨脹間隙長，能有效防止因熱脹冷縮造成的卡死現象。
四、D941W-1C DN300 煙氣管道通風蝶閥 耐溫400℃外形及尺寸
DN
D
D1
L
L1
L2
n-Фd
b
300
405
370
120
716
220
8-12
10
350
455
420
140
786
240
8-14
10
400
505
470
140
924
270
12-18
10
450
570
530
160
999
295
12-18
10
500
620
580
160
1079
325
12-18
10
600
720
680
180
1140
380
16-18
12
700
820
780
180
1240
430
16-18
12
800
920
880
200
1344
490
16-18
12
900
1040
990
200
1444
540
16-18
14
1000
1140
1090
220
1544
590
20-18
14
1100
1240
1190
220
1644
640
20-18
14
1200
1340
1290
240
1744
690
20-18
14
1300
1440
1390
240
1864
760
20-18
16
1400
1540
1490
260
2020
810
24-18
16
1500
1640
1590
260
2120
860
24-18
16
1600
1740
1690
280
2240
980
24-18
16
1700
1840
1790
280
2340
1030
28-22
16
1800
1940
1890
300
2440
1096
28-22
16
1900
2040
1990
300
2540
1146
32-22
16
2000
2150
2090
320
2640
1196
32-26
16
2200
2360
2300
340
3252
1296
36-26
16
2400
2560
2500
360
3452
1396
36-26
18
2600
2760
2700
380
3652
1496
40-26
18
2800
2960
2900
400
3852
1596
40-26
18
3000
3190
3110
400
3896
1698
44-30
18
3200
3390
3310
440
4110
1798
44-30
20
3400
3590
3510
440
4396
1898
48-30
20
3600
3790
3710
480
4636
1998
48-30
20
3800
4000
3910
480
4886
2098
52-30
22
4000
4210
4120
520
5160
2210
52-30
22
上海湖泉閥門鄭重承諾：產品出廠前均已經過各項嚴格品質管制作業及性能試驗，自即日起在正常使用狀況下保固一年。但非人力所能抗拒之災害，外力破壞，及未經本公司同意而私自拆卸者不在保固范圍之列。
