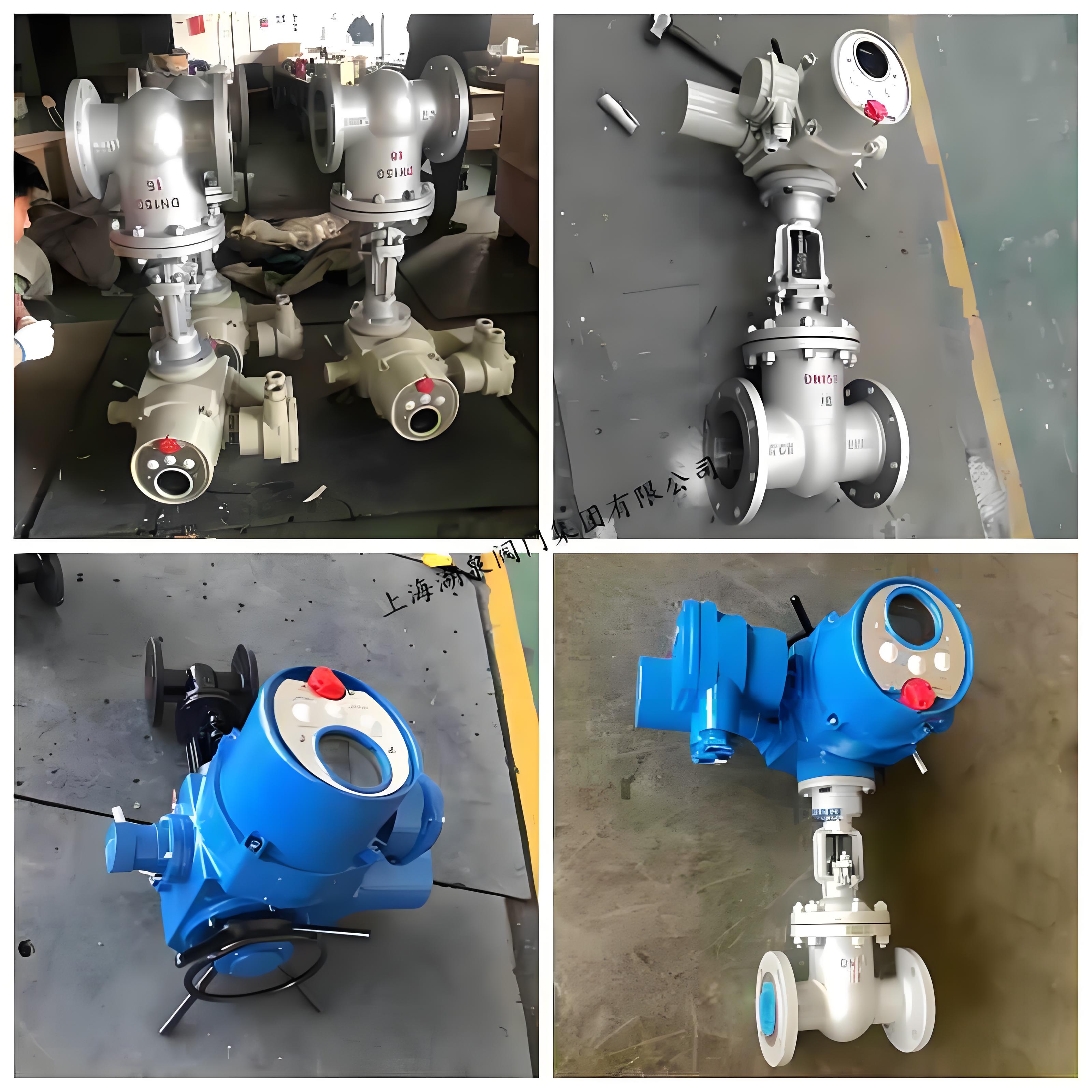

電動閘閥規格型號參數說明，電動閘閥規格型號參數表

[ 2024-12-24 ]

在工業和民用領域中，電動閘閥被廣泛應用于液體和氣體的控制和調節。為了更好地了解電動閘閥的性能和特點，需要詳細了解其規格型號參數。以下是對電動閘閥規格型號參數進行詳細說明的文章。

電動閘閥的規格型號參數涵蓋了多個方面。首先是閥體材料，常見的有鑄鐵、不銹鋼、銅合金等。閥體材料的選擇取決于介質的性質和工作條件。其次是口徑范圍，電動閘閥的口徑范圍廣泛，從小型的幾毫米到大型的數米都有。再者是操作方式，電動閘閥一般采用電動執行機構進行控制，常見的包括電動螺旋桿、電動齒輪傳動和電動液壓傳動。此外，還有工作壓力范圍、適用溫度范圍、閥座密封形式、連接方式等參數需要考慮。

在電動閘閥的規格型號參數表中，可以清晰地看到每個型號的具體參數。表中通常包括型號、口徑、閥體材料、工作壓力、適用溫度、執行機構類型等信息。通過閱讀參數表，可以快速了解并選擇適合特定工況的電動閘閥型號。對于實際應用中的電動閘閥選擇，需要綜合考慮工作介質、工作壓力、溫度要求、流量特性等多個因素。根據工程需求，選擇合適的電動閘閥規格型號參數，可以確保系統的穩定運行和安全性?？偟膩碚f，電動閘閥規格型號參數的詳細說明和表格提供了對電動閘閥性能和特點全面了解的途徑。在選擇和應用電動閘閥時，我們需要仔細研讀相關參數，并選擇合適的規格型號，以滿足工程需求。

‌電動閘閥的規格型號參數表如下‌：

‌Z941w系列‌：
- 型號：Z941w-16p/r、Z941w-25p/r、Z941w-40p/r
- 尺寸范圍：15-600mm
- 壓力等級：1.6MPa、4.0MPa、6.4MPa、10.0MPa
- 適用介質：水、油、氣體‌
‌Z945w系列‌：
- 型號：Z945w-16p/r、Z945w-25p/r、Z945w-40p/r
- 尺寸范圍：50-600mm
- 壓力等級：1.6MPa、4.0MPa、6.4MPa、10.0MPa
- 適用介質：水、油、氣體‌
‌Z973x系列‌：
- 型號：Z973x-10p/r、Z973x-16p/r、Z973x-25p/r、Z973x-40p/r、Z973x-64p/r
- 尺寸范圍：50-2000mm
- 壓力等級：1.0MPa、1.6MPa、2.5MPa、4.0MPa、6.4MPa、10.0MPa、16.0MPa
- 適用介質：水、油、氣體‌
‌Z960系列‌：
- 型號：Z962H-200、Z960Y-200、Z962Y-P(54)100V、Z960Y-P(54)100V等
- 尺寸范圍：DN150-DN600，具體尺寸根據型號不同有所變化
- 壓力等級：2.5MPa、6.4MPa、10.0MPa等‌

‌電動閘閥的規格型號非常豐富，涵蓋了多種公稱直徑、壓力等級和材質選擇‌。以下是一些常見的電動閘閥型號及其規格參數：

‌型號‌：常見的電動閘閥型號包括Z941H、Z940H、PZ973H、Z941Y、Z940Y、PZ973Y、Z943Y、Z944Y、Z963Y、Z964Y、PZ973F、Z943F、Z944F、Z963F、Z964F、Z942Y、Z962Y、Z941W、Z940W、Z943W、Z944W、Z963W、Z964W、Z941T、Z941F4、Z941F46等‌。
‌公稱直徑‌：電動閘閥的公稱直徑范圍從DN15到DN1800，具體包括DN15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200等‌。
‌壓力等級‌：電動閘閥的壓力等級范圍廣泛，包括PN1.0-16.0MPa、ANSI CLASS 150-300LB、JIS10-20K等‌。
‌材質‌：電動閘閥的閥體材料多樣，包括WCB（碳鋼）、ZG1Cr18Ni9Ti（不銹鋼）、ZG1Cr18Ni12Mo2Ti（不銹鋼）、CF8（304不銹鋼）、CF3（304L不銹鋼）、CF8M（316不銹鋼）、CF3M（316L不銹鋼）、Ti等。這些材質適用于不同的介質，如水、蒸汽、油品、硝酸、醋酸、氧化性介質等‌。
‌應用場景‌：電動閘閥廣泛應用于各種工業管道系統中，適用于現控、遠控、易爆場合和不易手動操作的場合。其特點是流體阻力小，適用壓力和溫度范圍廣，是一種常用的截斷閥‌。
