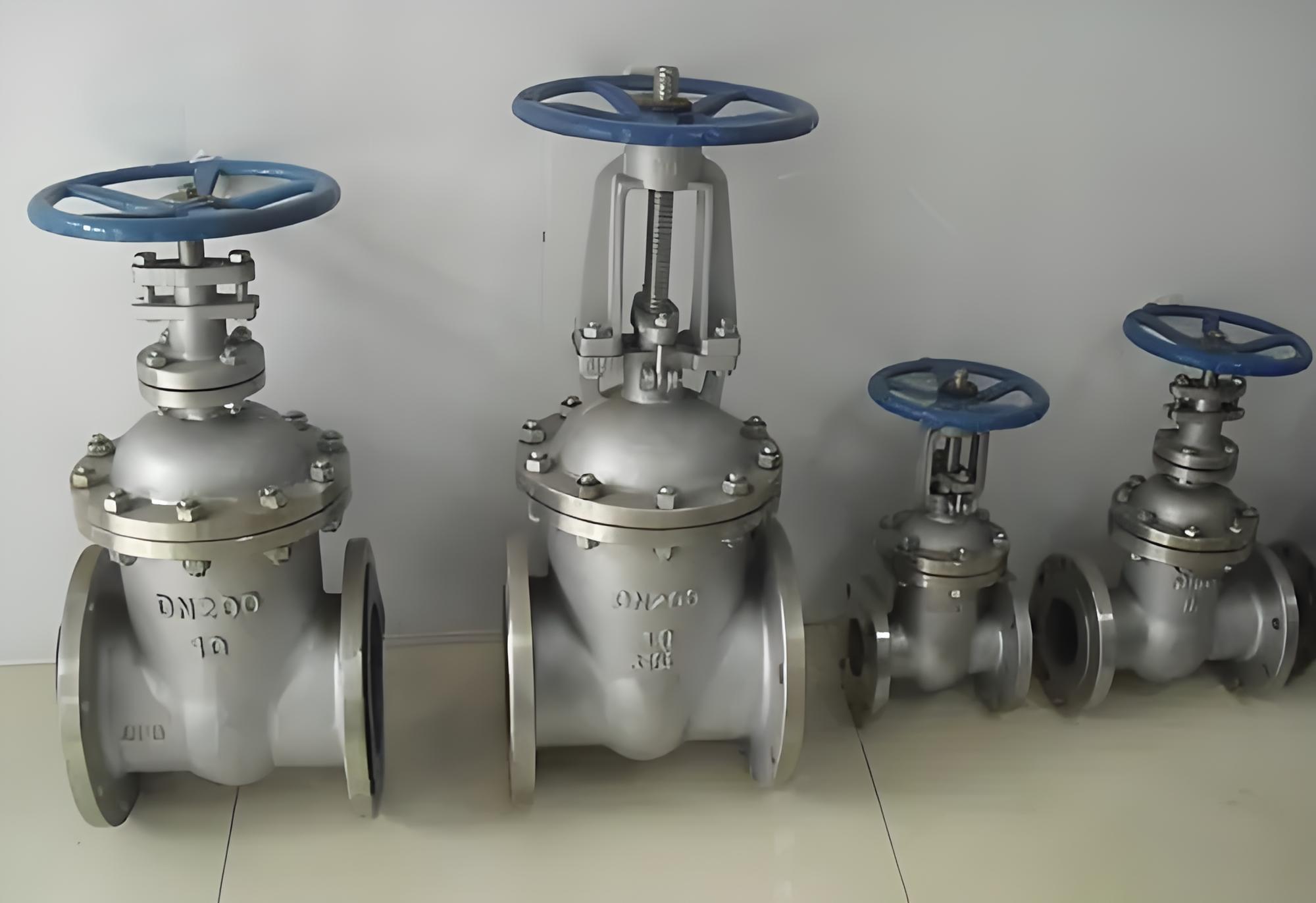

閘閥Z41H-10C DN80法蘭連接的產品介紹及生產廠家
[ 2024-11-06 ]
Z41H-10C閘閥是一種常用的低壓閘閥，其型號中的字母和數字分別代表不同的含義：
- Z：代表閥門類別，即閘閥。
- 4：代表連接方式，即法蘭連接。
- 1：代表結構形式，即明桿（升降桿）結構。
- H：代表密封堆焊材料，即不銹鋼合金。
- 10：代表公稱壓力，即1.0MPa。
- C：代表閥體材質，即碳素鋼WCB。
Z41H-10C閘閥適用于低溫低壓和高溫高壓的介質，通常用于切斷介質，不可用于調節(jié)流量。其優(yōu)點包括：
- 流體阻力小：密封面受介質的沖刷和侵蝕小。
- 開閉省力：啟閉所需力矩較小。
- 介質流向不受限制：適用于介質向兩方向流動的環(huán)網管路。
- 結構簡單：制造工藝性好，適用范圍廣。
Z41H-10C閘閥的閥體材料為碳素鋼WCB，密封面采用不銹鋼合金堆焊，具有良好的耐磨、耐高溫、耐腐蝕性能。連接方式為法蘭連接，適用于各種工程需要及用戶要求。
安裝使用
1.安裝前須檢查閥門腔內和密封面等部位，不允許有污物或砂粒附著；
2.各連接部位螺栓，要求均勻擰緊；
3.檢查填料部位要求壓緊，既保證填料的密封性，也要保證閘板開啟靈活；
4.用戶在安裝閥門前，必須校對閥門型號，連接尺寸及注意介質流向，保證與閥門要求一致性；
5.用戶在安裝閥門時，必須預留閥門驅動的必要空間；
6.驅動裝置的接線須按線路圖進行；
7.閘閥必須定期保養(yǎng)，不得隨意碰撞及擠壓，以免影響密封。
| 型號 | 公稱壓力MPa | 試驗壓力MPa | 工作溫度 | 使用介質 | |
| 密封 | 強度 | ||||
| Z41H-10 | 1.0 | 1.1 | 1.5 | ≤100-200℃ | 水、蒸汽、油 |
| Z41W-10 | |||||
| Z41T-10 | |||||
Z41H-10C閘閥主要零件材料
| 型號 | 閥體、閥蓋、閘板 | 密封圈 | 閥 桿 | 填 料 |
| Z41H-10 | 灰鑄鐵、鑄鋼 |
不銹鋼 |
碳鋼、不銹鋼 |
浸油石棉盤根 |
| Z41W-10 | ||||
| Z41T-10 | ||||
| Z41T-16 | ||||
| Z41W-16 | ||||
| Z41H-16C | ||||
| Z41T-16C | ||||
| Z41W-16C |
Z41H-10C閘閥主要外形尺寸
|
口 徑 DN(mm) |
Z41T-10 | Z41-16(C) | ||||||
| L | D | H | D0 | L | D | H | D0 | |
| 40 | 165 | 145 | 300 | 160 | 240 | 345 | 200 | 160 |
| 50 | 180 | 160 | 300 | 180 | 250 | 355 | 240 | 180 |
| 65 | 195 | 180 | 340 | 180 | 265 | 375 | 240 | 180 |
| 80 | 210 | 195 | 360 | 200 | 280 | 435 | 280 | 200 |
| 100 | 230 | 215 | 400 | 200 | 300 | 500 | 320 | 200 |
| 125 | 255 | 245 | 500 | 240 | 325 | 615 | 360 | 240 |
| 150 | 280 | 280 | 550 | 240 | 350 | 675 | 360 | 240 |
| 200 | 330 | 335 | 620 | 320 | 400 | 750 | 400 | 320 |
| 250 | 380 | 390 | 700 | 320 | 450 | 970 | 450 | 320 |
本文標題：閘閥Z41H-10C DN80法蘭連接的產品介紹及生產廠家
