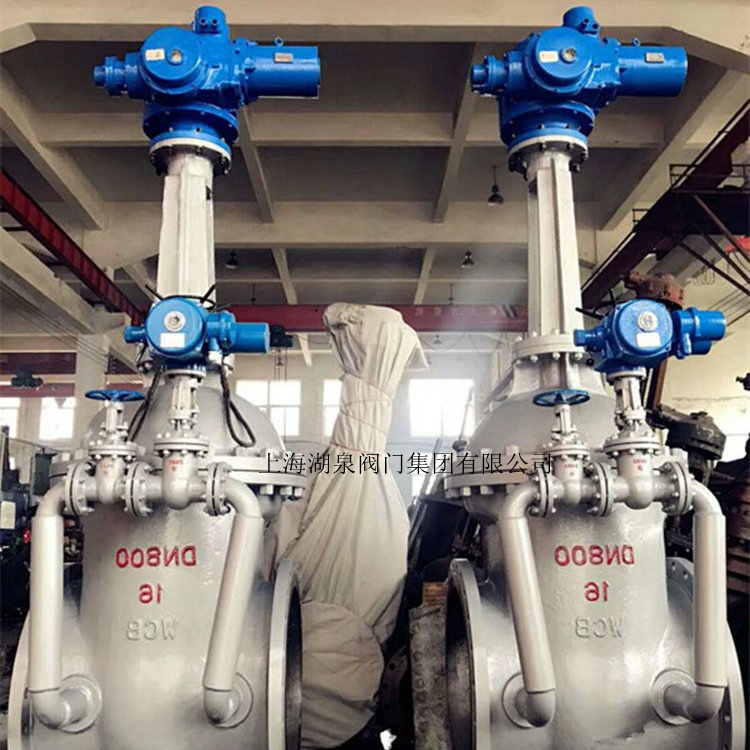

上海湖泉閥門集團有限公司電動閘閥z941h-25c dn600的尺寸及產品說明書——Z941H-25C智能一體化電動閘閥 導熱油高壓法蘭電動閘閥DN600是由多回轉電動執行器與法蘭閘閥組成,主要用來接通或截?cái)喙苈分械慕橘|(zhì),不適用于調節介質流量,電動法蘭閘閥適用的壓力、溫... Z941H-25C智能一體化電動閘閥 導熱油高壓法蘭電動閘閥DN600是由多回轉電動執行器與法蘭閘閥組成,主要用來接通或截?cái)喙苈分械慕橘|(zhì),不適用于調節介質流量,電動法蘭閘閥適用的壓力、溫...Z941H-25C:口徑DN600口徑,PN25壓力,連接尺寸請看下面介紹,電動開關,法蘭連接,(國標),明桿楔式閘閥,密封面為Cr13系列不銹鋼,安裝位置與管道垂直安裝,嚴禁倒裝≤200DN可以側裝,電動閘閥工作時,閘板處于全開或全關位置,不允許停留在中間位置或當調節閥使用,廣泛適用于石油化工,火力發電廠等油品、水蒸氣管路上作接通或截?cái)喙苈分薪橘|(zhì)的啟閉裝置。

公稱直徑 DN600mm 可售賣地 全國 材質 碳鋼 型號 Z941H-25CDN600 Z941H-25C DN600碳鋼硬密封閘閥 污水處理設備用電動法蘭閘閥概述: Z941H-25C DN600碳鋼硬密封閘閥 污水處理設備... 型號 Z941H-25C DN600電動法蘭閘閥 Z941H-25C電動開關閘閥 智能一體化電動閘閥簡介: 不銹鋼電動閘閥材質分為304不銹鋼閘閥,316不銹鋼閘閥,321不銹鋼閘閥。表示方法為:Z941H-16P。 電動閘閥、電動法蘭鑄鋼閘閥 Z941H-25C DN200/250/300 電動閘閥、電動法蘭鑄鋼閘閥 Z941H-25C DN350/400/500 電動閘閥、電動法蘭鑄鋼閘閥 Z941H-25C DN600/700...主要經營:礦用電動閘閥,礦用電動蝶閥,隔爆電動閘閥 ，閘閥Z941H16/25/40/64/100/320C DN50/65/80/100,Z941H16/25/40/64/100/320C DN150/200/250/300,Z941H16/25/40/64/100/320C DN350/400/450/500電動鑄鋼閘閥廠家,電動法蘭鑄鋼...

z941H-25C電動法蘭楔式閘閥 dn600智能調節型電動閘閥是由多回轉電動執行器與法蘭閘閥組成,主要用來接通或截?cái)喙苈分械慕橘|(zhì),不適用于調節介質流量,電動法蘭閘閥適用的壓力、溫度及口徑范圍很大,尤...鑄鋼電動法蘭閘閥Z941H-25C DN600是由多回轉電動執行器與法蘭閘閥組成,主要用來接通或截?cái)喙苈分械慕橘|(zhì),不適用于調節介質流量,電動法蘭閘閥適用的壓力、溫度及口徑范圍很大,...電動法蘭閘閥 DN600電動明桿楔式閘閥鑄鋼材質 Z941H-25C防爆電動閘閥是由多回轉電動執行器與法蘭閘閥組成,主要用來接通或截?cái)喙苈分械慕橘|(zhì),不適用于調節介質流量,電動法蘭閘閥適用的壓力、溫度及...是由多回轉電動執行器與法蘭閘閥組成,主要用來接通或截?cái)喙苈分械慕橘|(zhì),不適用于調節介質流量,電動法蘭閘閥適用的壓力、溫度及口徑范圍很大,尤其適用于各行業。

電動閘閥z941h-25c dn600的尺寸及產品說明書

零件名稱	材料
閥體、閥蓋	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12MO2Ti	ZGOOCr18Ni10	ZG00Cr17Ni14MO2
閘板	1Cr13	ZG1Cr18Ni9Ti	ZG1Cr18Ni12MO2Ti	ZG00Cr18Ni10	ZG00Cr17Ni14MO2
閥桿	1Cr13	1Crl 8Ni9Ti	1 Cr18Ni12MO2Ti	OOCr18Ni10	OOCrl7Nil4MO2
填料	PTFE	PTFE	PTFE	PTFE	PTFE
墊片	304+PTFE	304+PTFE	316+PTFE	304+PTFE	316+PTFE
倒密封座	1Cr13	A276-410	A276-410	A276-410	A276-410
壓蓋	WCB	ZG1Cr18Ni9Ti	ZG1Ct18Ni12MO2Ti	ZG00CF18Ni10	ZGOOCrl7Nil4MO2
填料壓環	1Cr13	1CF18Ni9Ti	1CF15Ni12MO2Ti	00Crl8NilO	OOCrl7Nil4MO2
螺栓	35CrMoA	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2
螺母	45	lCr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Tf	1Cr18NigTi

電動閘閥電裝型號規格 主要尺寸和重量

2.5MPa	DN	L	D	D1	b	n-φd	電裝型號Electric Actuator Code	L1	H	D0	重量 Weight
凸面法蘭 RF Z940H Z940Y Z940W Z940F Z941H Z941Y Z941W Z941F 25 25P 25R 25I	40	200	145	110	18	4-18	DZW10	590	595	365	91
	50	250	160	125	20	4-18	DZW10	590	653	365	95
	65	265	180	145	22	8-18	DZW10	590	665	365	99
	80	280	195	160	22	8-18	DZW15	590	725	365	113
	100	300	230	190	24	8-23	DZW20	590	787	365	132
	125	325	270	220	28	8-25	DZW20	590	902	365	181
	150	350	300	250	30	8-25	DZW30	590	955	365	206
	200	400	360	310	34	12-25	DZW30	810	1105	470	257
	250	450	425	370	36	12-30	DZW30	810	1343	470	317
	300	500	485	430	40	16-30	DZW60	810	1516	470	412
	350	550	550	490	44	16-34	DZW90	830	1678	550	750
	400	600	610	550	48	16-34	DZW120	830	1849	550	1042
	450	650	660	600	50	20-34	DZW120	830	1937	550	1274
	500	700	730	660	52	20-41	DZW180	870	2234	320	1420
	600	800	840	770	56	20-41	DZW250	870	2432	320	1522
	700	900	955	875	60	24-48	DZW500	870	2489	320	1617
	800	1000	1070	990	64	24-49	DZW500	1170	2643	570	-
	900	1100	1180	1090	66	28-54	DZW800	1170	2935	570	-
	1000	1200	1305	1210	68	28-58	DZW800	1170	3410	570	-
