上海湖泉閥門集團有限公司高壓焊接閘閥生產廠家，咨詢：021-64162222  Z560Y(Z562Y)高壓電站閘閥 1,采用中法蘭螺栓連接結構. 2,采用撞擊式手輪,可減少操作力. 3,閥桿表面經抗蝕性氮化處理 4,閥座嵌入閥體,平面或錐面密封,閥座,閥瓣密封面均采用鈷...焊接電動閘閥高壓電動閘閥傘齒輪焊接閘閥高壓焊接閘閥高溫高壓電站閘閥水壓實驗堵閥高溫高壓電動截止閥液動高加進口閥高溫高壓截止閥高溫高壓止回閥 蝶閥 衛生級快裝蝶閥信號蝶閥對...焊接閘閥屬于強制密封式閥門,結構簡單,制造和維修比較方便且工作行程小,啟閉時間短。不但密封性好,密封面間磨擦力小,壽命較長。中文名 焊接閘閥 特點 結構簡單等 缺點 流體阻力大等 分類 直通式、直角式等 ... 湖泉閥門廠家高壓焊接閘閥 高壓閘閥的種類按閥桿螺紋的位置分有外螺紋式、內螺紋式、法蘭、焊接等。按介質的流向分,有直通式、直流式和角式。 高壓閘閥主要分以下幾個大類: 以JB/T2203-19...焊接閘閥屬于強制密封式閥門,結構簡單,制造和維修比較方便且工作行程小,啟閉時間短。不但密封性好,密封面間磨擦力小,壽命較長。中文名 焊接閘閥 特點 結構簡單等 缺點 流體阻力大等 分類 直通式、直角式等 ...電動高壓閘閥結構圖電動高壓閘閥結構特點: 1·閥門采用壓力自緊式密封或閥體、閥蓋墊片密封結構,使用安全可靠。 2·閥瓣采用雙閘板中間帶萬向頂結構,能自動調整閥瓣與閥座密封面吻合... 高品質電站焊接閘閥具有耐磨、耐高溫、抗腐蝕、抗擦傷等性能,電站焊接閘閥適用于火電廠、石油化工、冶金等高溫高壓的水、冶金等高溫高壓的水、蒸汽、油品、過熱蒸汽的管道上,歡迎致...高壓電動閘閥結構及組成 Z961Y高壓電動閘閥可與國產設備配套使用。高溫高壓焊接閘閥中焊接閥門與管道焊接時要用氬弧焊打底,以保證其內部光潔平整。焊接時,閥門應處在開啟狀態,以防局部過熱變形。焊接高壓注水閥門時要把閥體打開,把膠皮墊圈挑出,防止膠圈 被...Z61H對焊閘閥結構圖,本結構圖希望對您有所幫助。 1、Z61H對焊閘閥結構設計的主要依據國家相關標準規定設計。 2、Z61H對焊閘閥所采... 高壓焊接閘閥的種類按閥桿螺紋的位置分有外螺紋式、內螺紋式、法蘭、焊接等。按介質的流向分,有直通式、直流式和角式。高壓閘閥主要分以下幾個大類:以JB/T2203-1999《閘閥結構長度》為主的通用類。全焊接球閥內部結構圖 全焊接球閥的閥體結構有兩種,一種是筒狀結構,它是雙焊縫的,因?yàn)楹附舆^(guò)程的熱量輸出大,殘余應力復雜,所以軸向和徑向的變形也大。該形狀的閥體重量重,不易運輸,成本高,沒有競...提供力所能及的閥門解決方案,高壓對焊球閥售前、售中、售后服務。 詳高溫高壓焊接閘閥工作原理: 高溫高壓焊接閘閥中腔采用壓力自緊式密封結構,內腔壓力越高密封性能越好。支管兩端為焊接結構,適應不同的接管要求。閘板和閥座的密封面采用司太立(stellite)鈷基硬質合... 焊接連接閥門：閥體帶有焊接坡口，與管道焊接連接。4 卡箍連接閥門：閥體帶有夾口，與管道夾箍連接。5 卡套連接閥門：與管道采用卡套連接。6 對夾連接閥門：用螺栓直接將閥門及兩... 高壓焊接閘閥結構圖解技術參數

號	規格in	外形尺寸及連接尺寸
		d	L	H
Z60Y-1500Lb Z61Y-1500Lb Z62Y-1500Lb	2	56	254	671
	3	64	305	692
	4	84	406	790
	5	100	483	875
	6	126	559	1055
	8	158	711	1148
Z60Y-2000Lb Z61Y-2000Lb Z62Y-2000Lb	2	50	330	640
	3	60	368	690
	4	80	457	806
	5	96	533	980
	6	118	610	1090
Z60Y-2000Lb Z61Y-2000Lb Z62Y-2000Lb	2	46	330	639
	3	54	368	680
	4	70	457	805
	5	86	533	965
	6	104	610	1070
Z60Y-3500Lb Z61Y-3500Lb Z62Y-3500Lb	3	44	440	745
	4	56	540	860

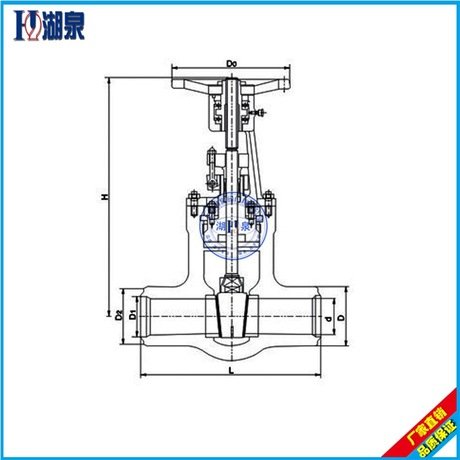

高壓焊接閘閥結構圖解技術參數

型號	規格in	外形尺寸及連接尺寸
		d	L	H
Z560Y-1500Lb Z561Y-1500Lb Z562Y-1500Lb	DN200	158	711	813
	DN250	200	864	998
	DN300	250	991	1156
	DN400	280	1067	1287
	DN450	318	1194	1413
Z560Y-2000Lb Z561Y-2000Lb Z562Y-2000Lb	DN200	148	762	935
	DN250	180	914	1050
	DN300	222	1041	1150
	DN350	254	1118	1231
	DN400	294	1245	1330

高壓焊接閘閥結構圖解技術參數

PN	DN	D	L	H	L1	L2
Z962H-250  Z961Y-250  Z960Y-250  Z962Y-P54100V  Z960Y-P54100V	50	43	216	840	363	197
	65	57	254	915	363	197
	80	67	305	950	363	197
	100	84	406	1164	437	277
	125	100	483	1402	437	277
	150	125	700	1129	-	-
	175	158	711	1650	457	309
	225	200	864	1650	554	309
	300	280	1067	2106	764	398
Z960Y-320  Z961Y-320  Z960Y-P57170V	100	96	533	1236	437	277
	125	118	610	1402	437	277
	150	148	762	1403	526	283
	175	148	762	1650	554	309
	225	222	1041	1650	554	309
	350	350	1250	2255	-	-
