截止閥\J41H-16P DN100,截止閥\J41H-16P DN150產品說明書

[ 2025-04-18 ]

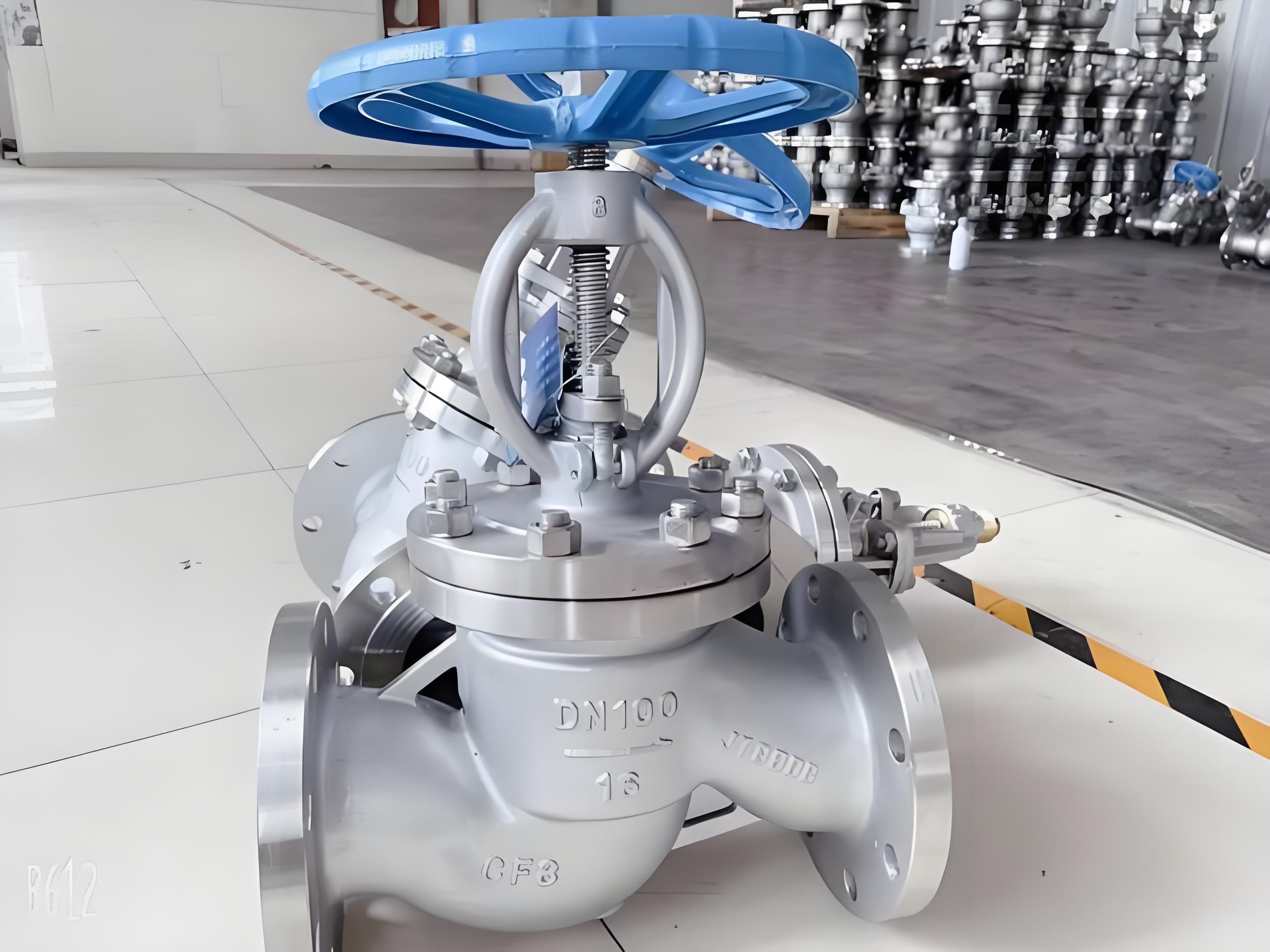

‌J41H-16P DN100,DN150截止閥是一種用于切斷、分配和改變介質流動方向的控制部件‌。其型號中的“J”代表截止閥，“41”代表法蘭連接，“H”代表鑄鋼材質，“16P”代表公稱壓力為16.0MPa，而“DN100”則表示其通徑為100毫米,DN150”則表示其通徑為150毫米。

適用范圍和性能參數

J41H-16P DN100，DN150截止閥適用于石油、化工、制藥、化肥、電力等行業，工作壓力范圍為1.6-16.0MPa，工作溫度為-29℃至550℃。它適用于水、油品、蒸汽和酸性介質等‌。

結構特點和使用場景

該截止閥的結構簡單，制造和維修方便。其啟閉件為圓柱形閥瓣，密封面可以是平面或錐面，閥瓣沿流體的中心線作直線運動。國標截止閥只適用于全開和全關，一般不用來調節流量，但在定做時允許作調節和節流‌。
閥門

材質和密封性能

J41H-16P DN100，DN150截止閥的殼體材質為不銹鋼，密封面材料為Cr13系不銹鋼。其密封性能優良，摩擦力小，壽命較長‌。此外，該閥門的手輪采用可鍛鑄鐵鑄造，適當增加摩擦力以便開啟，并設有明顯的“開”、“關”標記‌。
截止閥

維護和操作

為了保持輕松啟閉，閥桿螺母采用高鎳球鐵，并設有油杯定期補充固體潤滑油。閥蓋設有上密封座，符合美國石油協會API和英國BS標準的要求。截止閥的填料選用柔性石墨和編結石墨組合，具有良好的密封性能和強度‌。
