一、截止閥的結構原理
    截止閥在管路上主要起開啟和關閉作用。它的主要啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動。閥桿的運動形式有升降式(閥桿升降，手輪不升降)，也有升降旋轉桿式(手輪與閥桿一起旋轉升降，螺母設在閥體上)。閥瓣由閥桿控制，閥桿頂端裝有手輪，中部有螺紋及填料函密封段，保護閥桿兔受外界腐蝕，為了防止閥內介質沿閥桿流出，采用填料壓蓋壓緊填料實現密封。
    截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥門時，操作力所需克服的阻力，是閥桿和填料的摩接力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現以店，截止閥的介質流向就改由閥瓣上方進入閥腔，這時，在介質壓力作用下，關閥門的力小，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。我國閥門“三化組”曾規定，截止閥的流向一律采用自上而下。
    截止閥開啟時，閥瓣的開啟高度，為公稱直徑的25％~30％，流量已達到最大，表示閥門已達全開位置。所以截止閥的全開位置由閥瓣的行程來決定。
    截止閥的種類很多，按閥桿螺紋的位置分為外螺紋式、內螺紋式：
    (一)外螺紋閥桿截止閥
    截止閥閥桿的螺紋在閥體的外面。其優點是閥扦不受介質侵蝕，便于潤滑，此種結構采用比較普遍。如圖3-49所示。
    (二)內螺紋閥桿截止閥
    截止閥閥桿的螺紋在閥體內。這種結構閥桿螺紋與介質直接接觸，易受侵蝕，并無法潤滑。此種結構用于小口徑和溫度不高的地力。如圖3-50所示。

    按介質的流向分為直通式、直流式和角式：

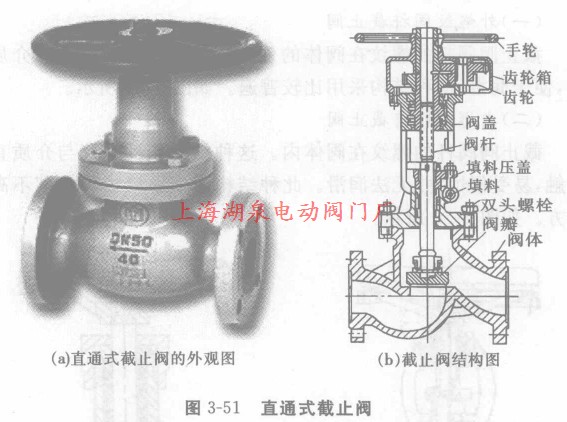

    1.直通式截止閥
    直通式截止閥由閥體、閥蓋、閥瓣、閥桿、密封座墊和傳動機構等部件組成。如圖3-51(a)、結構如圖3-51(b)所示。它是依靠閥桿壓力，使閥瓣密封面與閥座密封面緊密結合，從而阻止介質的流通。當轉動手輪(傳動機構)時，閥桿和與閥桿相連的閥瓣作上下運行，使閥瓣離開或壓緊密封圈座，這樣就實現了閥門的開啟或關閉。
  2.角式截止閥
  角式截止閥由閥體、填料、手輪、壓蓋、閥盤、閥桿密封圈和傳動裝置等部件組成。外形如圖3—52(a)、結構如圖3—52(b)所示。
    角式閥體多采用鍛造，其進出口通道的中心線成直角，介質流過時，其流動方向也將變化90°。角式截止閥安裝在垂直相交的管路上，適用于較小通徑和較高壓力的場合。

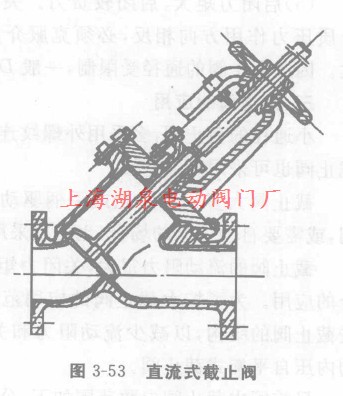

    3.直流式截止閥
    直流式截止閥結構如圖3-53所示。其閥桿與閥體通道成一50°的銳角。介質幾乎成直線流過截止閥，這種截止閥的突出特點是流動阻力小，在各類型截止閥中，直流式截止閥的流動阻力最小，但是它的閥瓣啟閉行程大，而且制造、安裝、操作和維修均較復雜，所以僅用于對流體阻力有嚴格限制的場合。
    按密封形式分為填料密封截止閥和波紋管密封截止閥。
