電動調節蝶閥廠家、規格型號

[ 2019-06-14 ]

電動調節蝶閥廠家、規格型號

上海湖泉閥門有限公司生產的電動調節蝶閥采用一體化結構，有開關型和調節型兩種。開關型用單相交流電源直接控制閥門開閉。調節型有內裝閥門定位器、伺服放大器和外接伺服操作器等形式，采用輸入控制信號（4-20mA DC）即可控制閥門運轉。具有功能強，體積小，性能可靠等優點。配套簡單，流通能力大，特別適合于介質是粘稠，含顆粒，纖維性質的場合。它可廣泛應用于食品、環保、輕工、石油、化工、教學設備、造紙、電力等行業的工業過程自動控制系統中。

電動調節蝶閥主要技術參數

公稱通徑（DN）	50	65	80	100		125	150	200	250	300	350	400	450	500
流量系數 (CV)	95	175	270	375		740	1400	2100	3250	4680	6200	8100	11000	15800
轉角(α°)					90°
工作電壓					220VAC、380VAC
工作溫度范圍℃					-40~250
輸入信號					4~20mADC、220VAC、24VDC
公稱壓力（MPa）					1.6、4.0、6.4
連接形式及標準					對夾式、法蘭式
閥體材料					ZG25、304、316、316L
閥芯材料					304、316、316L
閥座材料					304、316、F4
流量特性					近似等百分比
泄漏等級					V、VI

電動調節蝶閥執行機構
3610R系列電動執行器，是以AC220單相交流電源作為驅動電源，接受來自DCS、PLC系統或調節儀表操作器的DC4~20mA、DC0~10mA或DC1~5V控制信號的全電子式執行機構，該執行機構具備動作切換功能以及開度信號功能和手動等功能。大口徑蝶閥一般采用380VAC電動執行器，國內品牌如上海澳托克，揚州電力，天津二通等；國外品牌有英國羅托克、法國伯納德、德國西博思(西門子)等。

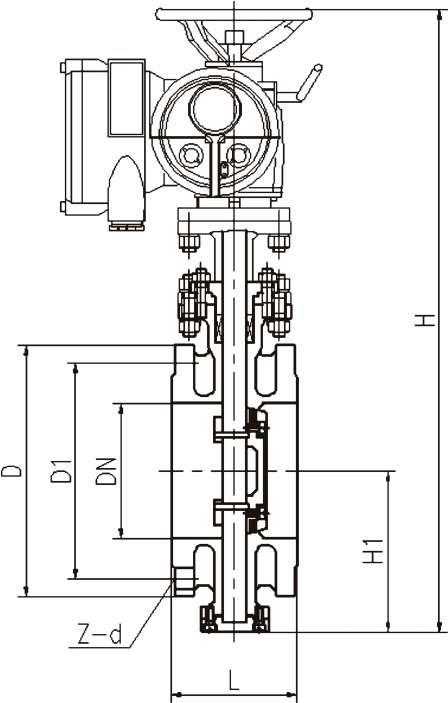

電動調節蝶閥外形尺寸及重量

電動調節蝶閥

單位：mm

公稱通徑	結構長度L		外形尺寸		連接尺寸PN1.6MPa			參考重量
DN	法蘭式	對夾式	H	H	D	D1	Z-d	（kg）
50	108	43	112	530	165	125	4-18	19
65	112	46	115	530	185	145	4-18	22
80	114	49	120	565	200	160	8-18	25
100	127	56	138	600	220	180	8-18	28
125	140	64	164	640	250	210	8-18	43
150	140	70	185	705	285	240	8-22	50
200	152	71	200	775	340	295	12-22	64
250	165	76	243	945	405	355	12-26	99
300	178	83	250	1070	160	410	12-26	130
350	190	92	280	1140	520	470	16-26	188
400	216	102	305	1210	580	525	16-30	270
450	222	114	350	1335	640	585	20-30	350
500	229	127	380	1415	715	650	20-33	375
600	267	154	445	1605	840	770	20-36	560
700	292	165	480	1844	910	840	24-36	610
800	318	190	530	2040	1025	950	24-39	880

電動調節蝶閥質量及服務承諾：
　　一、售前服務：如果買方?jīng)]有指定產品型號,我公司客服或銷售人員會根據買方人員提供的技術參數進行指導選型，或與買方技術人員進行技術交流，以確保產品準確選型。
　　二、質保期為貨物驗收合格之日起壹年(極少數產品以動作次數為使用壽命)，質保期內因產品質量問題導致的故障供方免費提供配件及咨詢服務。在收到用戶質量問題反饋信息后，我公司將在4小時內給出具體的解決方案。如果還不能解決問題，我公司將派出工程師在48小時(不可抗力因素除外)內到達現場解決問題。
　　三、我公司產品在質保期結束后，依然提供技術服務和易損件成本供應。
