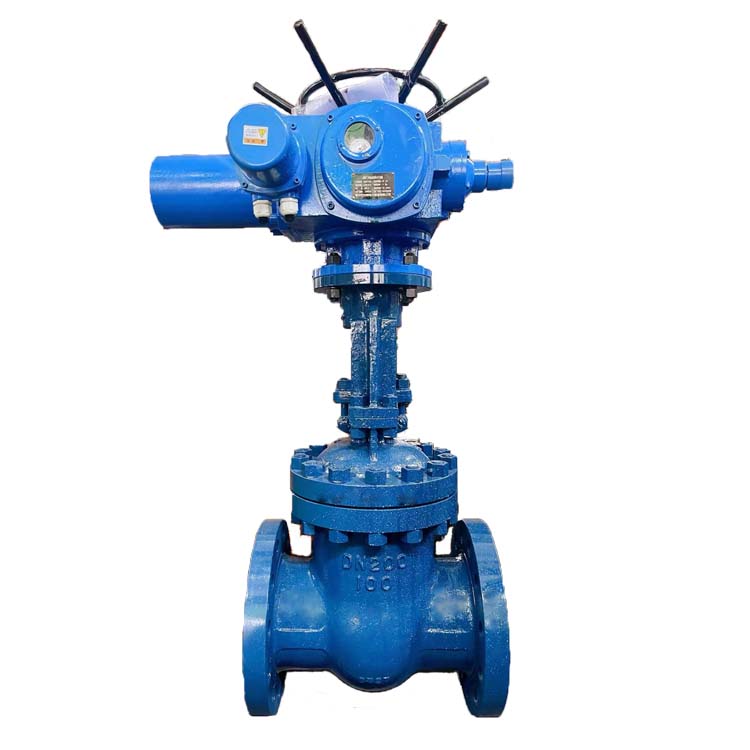

產品名稱：鉻鉬鋼電動閘閥Z941H-100 DN400(介質：過熱蒸汽)[ 2026-01-26 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

鉻鉬鋼電動閘閥Z941H-100 DN400是一種適用于高溫高壓工況的工業閥門，采用電動驅動、法蘭連接及楔式閘板結構，專為控制水、蒸汽、油品等介質而設計。‌‌
產品概述‌
該閥門型號“Z941H-100”中，“Z”代表閘閥，“9”表示電動驅動，“4”指法蘭連接，“1”為明桿結構，“H”表明密封面材質為鉻不銹鋼或類似硬質合金，“100”對應公稱壓力PN100（即10.0MPa）。DN400指公稱通徑為400毫米。閥體主體材料采用鉻鉬鋼（I型），這種合金鋼具有良好的高溫強度和抗蠕變性能，適用于溫度≤550℃的苛刻環境。‌‌
結構與性能‌
閥門采用楔式剛性單閘板結構，通過電動裝置驅動閥桿升降實現啟閉。其主要零件材料配置為：閥體與閥蓋為鉻鉬鋼，閘板為鉻鉬鋼與不銹鋼的組合或硬質密封面，閥桿為碳鋼，閥桿螺母為青銅或球墨鑄鐵。‌ 性能規范如下：公稱壓力為10.0MPa；強度試驗壓力為15.0MPa，密封試驗壓力為11.0MPa；適用介質為水、蒸汽、油品；適用溫度≤550℃。‌
主要外形及連接尺寸 (PN100)
- ‌結構長度 (L):‌ 600 mm
- ‌法蘭外徑 (D):‌ 580 mm
- ‌法蘭螺栓孔中心圓直徑 (D1):‌ 525 mm
- ‌法蘭密封面直徑 (D2):‌ 485 mm
- ‌法蘭厚度 (b):‌ 36 mm
- ‌螺栓孔數量及直徑 (z-Φd):‌ 16-Φ30
- ‌閥門高度 (H):‌ 1849 mm（含電動裝置）
- ‌推薦電動裝置型號:‌ Z90
應用與特點
- ‌高溫高壓耐受性:‌ 鉻鉬鋼閥體材料與高壓力等級設計，使其能穩定工作于≤550℃和10.0MPa的工況。‌
- ‌電動操作便捷:‌ 配備電動執行器，可實現遠程控制、自動啟閉及程序化操作。
- ‌可靠密封:‌ 楔式閘板結構與硬質密封面配合，確保了高壓下的密封可靠性。
- ‌標準法蘭連接:‌ 符合主流法蘭標準，安裝與管路適配性強。‌
- ‌堅固耐用:‌ 關鍵部件采用合金鋼及青銅等材料，整體結構堅固，使用壽命長。‌
選型與注意事項
選型時需確認管路介質、溫度、壓力參數與該閥門的適用范圍匹配。安裝前應核對法蘭尺寸與現場管路法蘭的一致性。操作與維護需遵循相關安全規范，定期檢查電動裝置運行狀態及密封性能。‌
