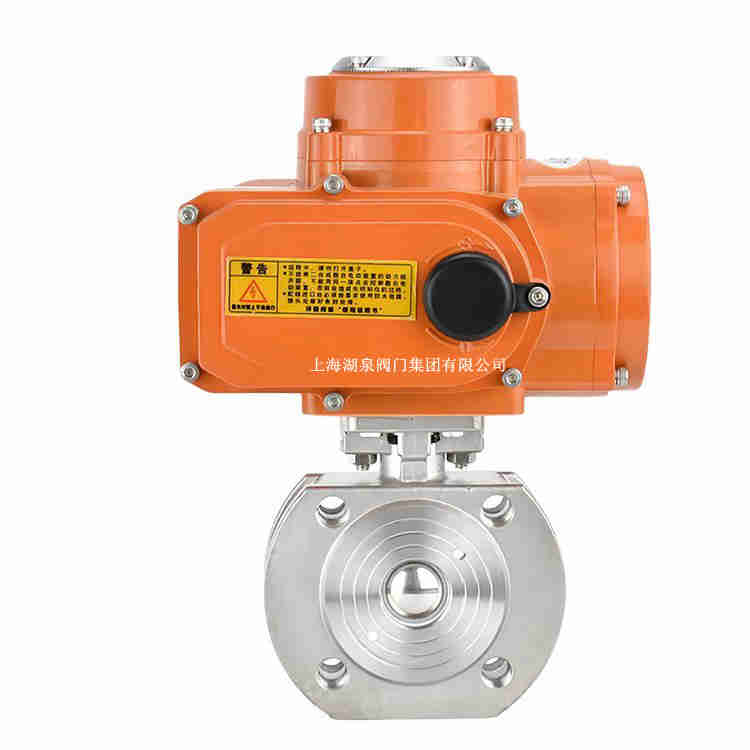

產品名稱：Q971F-16p dn150電動超薄型球閥[ 2022-08-10 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、Q971F-16p dn150電動超薄型球閥產品介紹

上海湖泉閥門集團有限公司超薄型電動球閥由電動執行器及超薄球閥組合而成，它和普通電動球閥相比具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滯留少，密封性能優點。通常電動對夾球閥適用于安裝位置比較短的場合，廣泛應用于化工、石油、制藥、輕工等行業的自動控制。采用V型通道球體結構與電子式電動執行器配套可實現流量的調節。此外，閥座采用彈性密封結構，密封可靠，啟閉輕松。設有耐火結構，萬一發生火災時，仍然能夠可靠操作并具有良好的密封性。

二、Q971F-16p dn150電動超薄型球閥產品性能參數

公稱通徑	DN10～150mm
公稱壓力	PN1.6 2.5 4.0 6.4 31.5MPa(定制)
泄漏量	軟密封:零泄漏	硬密封:≤額定流量的10-5
流量特性	快開特性
可調范圍	DN10-80	DN100-150
	250:1	350:1
閥體形式	整體式鍛造、整體式鑄造
連接形式	超薄法蘭式、對夾式
閥芯形式	"O"型球形閥芯
密封填料	V型聚四氟乙烯填料、柔性石墨填料等
基本誤差	±1%
死區	≤1%
回差	≤1%
適用溫度	密封面
	PTFE≤180℃、PPL≤300℃、硬密封≤450℃
執行機構	可另配PSQ、HQ、UNIC、361RS等系列電子式電動執行機構

三、Q971F-16p dn150電動超薄型球閥產品主要技術參數

閥體形式	直通鑄造超短閥
公稱通徑	DN15～150mm
公稱壓力	PN1.6、2.5、4.0 6.4 MPa；ANSI 150 300 LB ；JIS 10、20 K
法蘭標準	JIS、ANSI、GB、JB、HG等
連接形式	對夾式、法蘭式
壓蓋型式	螺母壓緊式
密封填料	V型聚四氟乙烯填料、柔性石墨填料等

閥芯形式	O型球體閥芯
流量特性	近似快開型

執行器型號	DSR系列角行程執行機構
主要技術參數	電源：AC200/220V，50/60Hz、輸出力矩：50N·M～2000N·M、動作范圍：0～90°，0～360°
	動作時間：15秒/30秒/60秒、保護裝置：過熱保護、手動操作：同附帶手柄操作、限位：電氣、機械二重限位
	防護等級：相當于IP-65、位置測量：可選裝開關或電位計、驅動電機：8W/E、進線接口：PE1/2〞進線線鎖

四、Q971F-16p dn150電動超薄型球閥產品主要規格尺寸

公稱通徑 DN(mm)	15	20	25	32	40	50	65	80	100	125	150
L	108	112	114	127	140	140	152	165	178	190	216
H	112	115	120	140	170	180	210	240	290	320	350
D	165	185	200	220	250	285	340	405	460	520	580
D1	125	145	160	180	210	240	295	355	410	470	525
D2	46	56	65	76	84	99	118	132	156	184	211
A	根據閥門壓力大小而定。配置機型不同，外形尺寸也不相同。可進入電動執行器頁面查閱。

注：以上參數均為PN1.6MPa為準，其他壓力等級請咨詢公司技術部，表中尺寸為不帶標準附件數據，另由于產品改進技術創新參數可能有一定變化，請咨詢公司技術部門索取最新數據。
