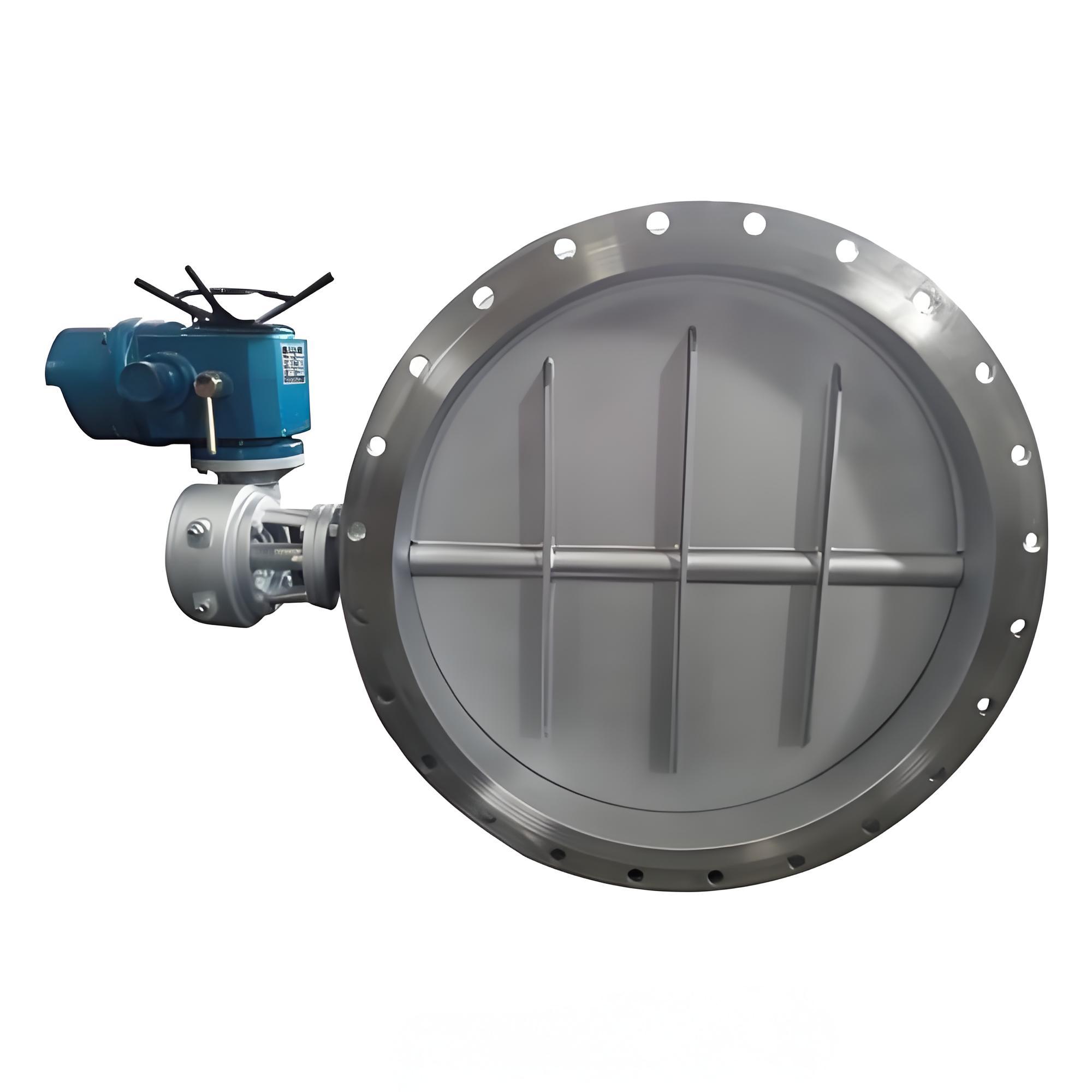

產品名稱：MD943S-1 DN800電動耐磨塵氣蝶閥[ 2025-09-23 ]
- 訂購熱線：021-64162222
- 訂購傳真：021-62677999
- 質量穩定：實行全過程質量監控，細致入微全方位檢測！
- 價格合理：高效內部成本控制，減少了開支，讓利于客戶
- 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！
- 產品介紹
- 規格尺寸
- 結構圖片
MD943S-1 DN800電動耐磨塵氣蝶閥 主要用于含塵氣體、煤氣、煙氣等介質的流量調節和截流，適用于低壓差、大口徑、大流量場景。其核心參數如下：核心參數
- 公稱壓力：0.1MPa
- 適用溫度：-20℃至420℃（不同材質可擴展至500℃）
- 泄漏率：≤0.5%
- 驅動方式：電動（380V/50Hz）或氣動/液動（需配套執行機構）
結構與材料
采用
碳鋼/不銹鋼材質閥體 ，耐磨鑄鋼/不銹鋼蝶板 ，密封圈與閥體材質一致，確保耐沖蝕性和密封性。 適用場景
適用于
冶金 、化工 、電力 、環保 等行業的含塵氣體管路 ，尤其適合介質流速高、含塵量大、操作頻繁的場景。 維護與安裝
需水平安裝，日常維護以檢查密封性、潤滑系統為主，執行機構需定期清理灰塵和更換磨損部件。
電（氣、液）動裝置技術性能
公稱
通徑（mm）電動動裝置
氣動裝置
液動裝置
型號
功率 KW
啟閉時間S
型號
耗氣量 cm3
管接頭
啟閉時間S
型號
耗油量cm3
管接頭
啟閉時間S
100-200
Q20-1
0.12
≤25
0215
150
G1/4
≤15
A600
250
H18×1.5
≤15
250-400
Q30-1
0.12
≤25
QZ25
500
G1/4
≤15
A1000
350
H18×1.5
≤15
450-600
Q40-1
0.25
≤25
QZ45
1D00
G3/8
≤15
A2000
750
H18×1.5
≤15
700-1000
Q60-1
0.25
≤25
QZB5
2800
G3/8
≤15
A2000
1000
M22×1.5
≤15
1100-1400
Z10十二級減速
0.37
≤40
02150
8000
G3/4
≤25
A3000
1500
M22×1.5
≤15
1600-2000
Z20十二級減速
0.55
≤40
QZ3D0
18000
G3/4
≤25
A4000
3000
M27×2
≤25
2100-3000
Z30十二級減速
0.75
≤50
QZ500
34000
G1
≤25
A6D00
4000
M33×2
≤25
MD9、7/6、3/43S-1 電（液、氣、手）動耐磨塵氣蝶閥主要外形及連接尺寸
DN D D1 n-dbLH1MD343S-1MD643S-1MD743S-1MD943S-1H2L1L2質量H2L1L 2質量H2L1L 2質量H 2L1L2質量100 210 170 8-18 14 120 130 425 203.5 200 28 472 105 270 26 470 105 270 25 537 315 245 55 125 240 200 8-18 14 120 150 438 203.5 200 34 488 105 270 32 485 105 270 30 550 315 245 60 150 265 225 8-18 14 120 160 455 203.5 200 38 505 105 270 36 500 105 270 35 567 315 245 72 200 320 280 8-18 1 140 180 478 203.5 200 42 528 105 270 4 525 105 270 40 590 315 245 78 250 375 335 12-18 16 140 230 5008 203.5 200 46 550 180 596 55 550 180 550 52 630 315 245 83 300 440 395 12-22 16 170 262 52 203.5 200 54 578 180 596 63 580 180 550 60 658 315 245 93 350 490 445 12-22 16 170 287 550 203.5 200 64 600 180 596 73 600 180 550 70 680 315 245 95 400 540 495 16-22 16 190 293 570 203.5 200 81 6印 180 596 90 620 180 550 85 700 315 245 98 450 595 550 16-22 16 190 320 595 300 290 110 645 280 812 140 645 280 700 130 725 353 315 140 500 645 600 20-22 18 190 346 616 300 290 128 666 280 812 179 665 280 700 170 746 353 313 179 600 755 705 20-26 20 210 403 632 300 290 157 682 280 812 213 680 280 700 205 762 353 313 213 700 860 810 24-26 20 210 467 682 360 290 199 732 281 934 250 730 280 810 240 820 460 439 267 800 975 920 24-30 20 210 546 732 360 290 229 782 281 934 308 780 280 810 290 843 460 439 326 900 1075 1020 24-30 20 250 596 870 360 290 287 920 281 934 370 920 280 810 350 892 460 439 385 1000 1175 1120 28-30 20 250 646 920 360 290 430 970 281 934 512 970 280 810 480 940 460 439 528 1100 1275 1220 28-30 20 250 710 965 652 525 620 985 460 1630 670 985 410 1100 610 985 820 545 682 1200 1375 1320 32-30 20 250 765 1015 652 525 765 1040 460 1630 590 1040 410 1100 720 1045 820 545 827 1400 1575 1520 36-30 20 300 870 1278 652 525 1188 1278 460 1630 1210 1278 410 1100 1050 1485 820 545 1250 1600 1790 1730 40-30 24 300 986 1665 652 525 1393 1665 460 1630 1420 1665 410 1100 1250 1665 820 545 1455 1800 1990 1930 44-30 24 300 1120 1770 652 525 1800 1770 460 1630 1830 1770 410 1100 1610 1770 820 545 1865 2000 2190 2130 48-30 24 300 1250 1870 652 525 2130 1870 460 1630 2150 1870 410 1100 1840 1910 820 545 2190 2100 2300 2240 52-33 24 300 1312 1950 820 710 2600 1950 580 1890 2630 1950 500 1300 2350 1970 960 683 2795 2200 2405 2340 52-33 30 350 1375 2000 820 710 3200 2000 580 1890 3410 2000 500 1300 3100 2020 960 683 3690 2400 2605 2540 56-33 30 350 1480 2100 820 710 4200 2100 580 1890 4500 2100 500 1300 4200 2160 960 683 4720 2600 2805 2740 60-33 30 350 1600 2200 820 710 5100 2200 580 1890 5310 2200 500 1300 4800 2260 960 683 5530 2800 3030 2960 64-36 30 400 1710 2300 940 830 5580 2300 720 1980 5800 2300 600 1500 5200 2380 960 683 6035 3000 3230 3160 68-36 30 400 1830 2400 940 830 5900 2400 720 1980 6020 2400 600 1500 5600 2485 960 683 6280
注：1、本閥法蘭連接尺寸符合GB9119.1-88標準規定。
2、有關執行機構原理、接線圖、技術參數見“附錄”。
3、本閥可按用戶要求設計制造。
4、需附件請在合同中注明（如控制箱、電磁閥、空氣濾減壓閥、回信器等）。
5、訂貨時請注明：產品名稱、規格、型號、公稱壓力、適用溫度、適用介質。
