產品展示Products show

刀型閘閥閥門首頁 > 產品展示 > 閘閥 > 刀型閘閥 >

產品名稱：z973-10 dn200電動對夾耐磨排渣刀型閘閥[ 2021-10-14 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸
結構圖片

一、z973-10 dn200電動對夾耐磨排渣刀型閘閥產品介紹

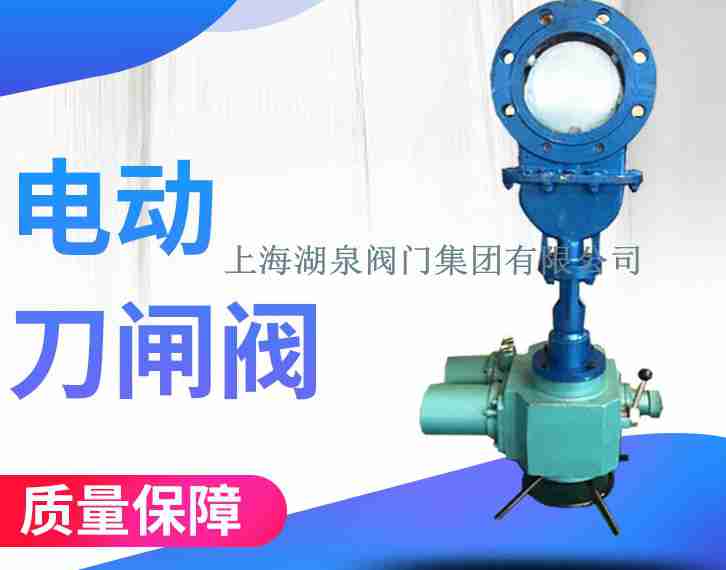

上海湖泉閥門集團有限公司PZ973F、PZ973H 電動刀型閘閥（刀閘閥）：電動驅動、對夾式連接、明桿平行式剛性單閘板，它的閥座密封面材料為氟塑料、Z973H 閥座密封面材料為不銹鋼，公稱壓力 PN6~16，閥體材料為碳素鋼的閘閥。配有多回轉式電動裝置，使閥板作上下直線運動，并可實現遠程控制閥門的打開或關閉。通徑范圍：DN50~DN500，使用溫度 ≤100℃，排渣刀型電動閘閥廣泛應用于排水、供熱、電站、化工、食品、造紙、制藥、煤碳、采礦等工程。

二、z973-10 dn200電動對夾耐磨排渣刀型閘閥產品性能規范

稱壓力（MPa） Nominal Pressure	殼體試驗（MPa） Shell Test	密封試驗（MPa） Seal Test	工作溫度 Working Tempe ration	適用介質 Suitable
1.0	1.5	1.1	≤100℃-425℃	紙漿、污水、煤漿、灰、渣水混和物 Mortar Mixture, Dregs With Water Proportion
1.6	2.4	1.8	≤100℃

三、z973-10 dn200電動對夾耐磨排渣刀型閘閥產品主要零部件材質

體、蓋 Body、Bonnet	閘板Disc	閥桿Siem	密封面 Sealing
不銹鋼、碳鋼、灰鑄鐵　　S.S、C.S、C.I	碳鋼、不銹鋼　　C.S、S.S	不銹鋼　　S.S	橡膠、四氟、不銹鋼、硬質合金　　Rubber 、PTFE、S.S、Carbide Alloy

四、z973-10 dn200電動對夾耐磨排渣刀型閘閥產品性能規范

公稱壓力（MPa）　　Nominal Pressure	殼體試驗（MPa）　　Shell Test	密封試驗（MPa）　　Seal Test	工作溫度　　Working Tempe ration	適用介質　　Suitable
1.0	1.5	1.1	≤100℃-425℃	紙漿、污水、煤漿、灰、渣水混和物　　Mortar Mixture, Dregs With Water Proportion
1.6	2.4	1.8	≤100℃

MPa	DN	L	D	D1	D2	H	N-M	D0
1.0	50	43	160	125	100	330	4-M16	180
	65	46	180	145	120	360	4-M16	180
	80	46	195	160	135	390	4-M16	220
	100	52	215	180	155	440	8-M16	220
	125	56	245	210	185	510	8-M16	230
	150	56	280	240	210	600	8-M20	280
	200	60	335	295	265	700	8-M20	360
	250	68	390	350	320	840	12-M20	360
	300	78	440	400	368	960	12-M20	400
	350	78	500	460	428	1110	16-M20	400
	400	102	565	515	482	1250	16-M22	400
	450	114	615	565	532	1380	20-M22	530
	500	127	670	620	585	1530	20-M22	530
	600	154	780	725	685	1800	20-M27	600
	700	165	895	840	800	2150	24-M27	600
