產品名稱：D341F4襯氟蝶閥[ 2021-06-22 ]

: 訂購熱線：021-64162222

: 訂購傳真：021-62677999

: 質量穩定：實行全過程質量監控，細致入微全方位檢測！

: 價格合理：高效內部成本控制，減少了開支，讓利于客戶

: 交貨快捷：先進生產流水線，充足的備貨，縮短了交貨期！

產品介紹
規格尺寸

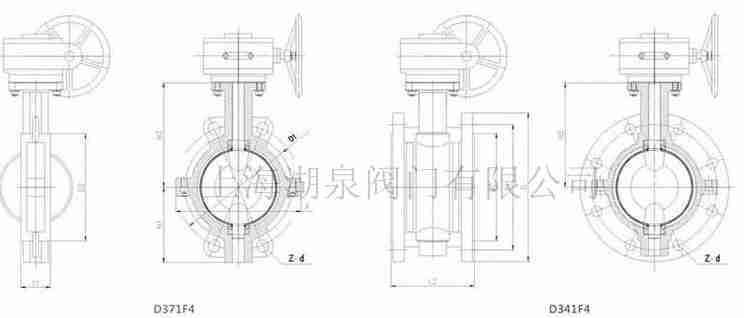

結構圖片

一、D341F4襯氟蝶閥產品介紹

上海湖泉閥門有限公司D341F4襯氟蝶閥內部件模壓材質為PTFE聚四氟乙烯。襯氟蝶閥是用隨閥桿一起轉動的蝶板作啟閉件，用以實現閥門的開啟，關閉與調節。襯里蝶閥是在過流部件，閥體、蝶板、閥桿上采用襯里技術有較厚的高分子材料，防腐蝕性能優良，可適用于任何濃度的酸、堿、鹽及氧化擠、還原劑、有機溶劑等介質，是化工、石油、醫藥、食品、鋼鐵冶煉、造紙、水電等系統的氣體、液體、半流體的管路和容器上作截流和調節設備使用的理想產品，并可取代閘閥，截止閥和其他類型的切斷、調節閥門。為了適應一些具有強酸、強堿的腐蝕性環境，石油、化工、食品等多個特殊領域的需要，在常規蝶閥的閥內和閥板上襯聚四氟，使介質和閥體隔離，達到防腐的效果。在常規條件下可以替代不銹鋼閥體，具有更高的性價比。蝶閥的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內，圓盤形蝶板繞著軸線旋轉，旋轉角度為0°~90°之間，旋轉到90°時，閥門則牌全開狀態。

二、D341F4襯氟蝶閥產品主要零部件材料

零件名稱	材料
閥體	WCB、QT450-10、HT200、HT250
蝶板	WCB、QT450-10、HT200、HT250
閥軸	2Cr13
密封面	四氟
填料	柔性石墨
手動		DA 43F（半襯）	蝸輪轉動	DA 343F（半襯）
		DA 43F3 （全襯里）		DA 343F3 （全襯里）
		DA 43F46（全襯里）		DA343F46（全襯里）
氣動		DA 643F（半襯）	電動	DA 943F（半襯）
		DA 643F3 （全襯里）		DA 943F3 （全襯里）
		DA643F46（全襯里）		DA9 43F46（全襯里）

公稱通徑		標準值							參考值
DN （mm）	NPS （inch）	L	D	D1	D2	f		Z-φd	D0	H	W（kg）
DN （mm）	NPS （inch）	PN1.0（MPa）
40	11/2	106	145	110	85	3	18	4-φ18	160	140	10
50	2	108	160	125	100	3	20	4-φ18	200	160	12
65	21/2	112	180	145	120	3	20	4-φ18	250	160	13
80	3	114	195	160	135	3	22	4-φ18	250	170	14
100	4	127	215	180	155	3	22	8-φ18	300	180	16
125	5	140	245	210	185	3	24	8-φ18	300	275	18
150	6	140	280	240	210	3	24	8-φ23	200	295	38
200	8	152	335	295	265	3	26	8-φ23	200	320	74
250	10	250	390	350	320	3	28	12-φ23	240	385	105
300	12	270	440	400	368	4	28	12-φ23	240	390	142
350	14	290	500	460	428	4	30	16-φ23	280	460	179
400	16	310	565	515	482	4	32	16-φ25	280	510	220
450	18	330	615	565	532	4	32	20-φ25	320	540	268
500	20	350	670	620	585	4	34	20-φ30	320	570	378
600	24	390	780	725	685	5	36	20-φ30	360	660	608
700	28	430	895	840	800	5	40	24-φ30	360	710	1050
800	32	470	1010	950	905	5	44	24-φ30	360	780	1320
900	36	510	1110	1050	1005	5	46	28-φ34	380	885	1795
1000	40	550	1220	1160	1115	5	50	28-φ34	400	990	1900
